硬脂酸镉，又名十八 (烷) 酸镉，外观为白色细微粉末或粒状物，分子量679.36。熔点103～110℃。相 对密度1.28。溶于热的乙醇，不溶于水。遇强酸分解成硬脂酸和相应的镉盐。由硬脂酸钠与硫酸镉或氯化镉反应而得。可作为聚氯乙烯的热稳定剂和润滑剂，具有优良的透明性、光稳定性、耐水性和电绝缘性，初期着色性极小，热稳定效能高，制品的耐候性好。既可单独使用，也可与钡皂、有机锡化合物、环氧化合物或亚磷酸酯并用，有显著的协同效应。常与钡皂、钡-锌皂或钡-铅皂配合用于薄膜、薄片、人造革等软质制品。白色细微粉末或粒状物。镉含量16.5～17.5%。游离脂肪酸含量≤1%。水分 ≤1%。粉状物细度(200目通过)≥99%。相对密度1.28。熔点100～110℃。不溶于水，溶于热乙醇，微溶于热的苯和松节油。在有机溶剂中加热溶解后经冷却成为胶状物。遇强酸分解成硬脂酸和相应的镉盐。本品有毒，毒性系数T=2，对大白鼠的经口LD50为1225mg/kg体重，不可用于与食品接触的材料。首先将硬脂酸溶解于20倍质量的热水中，加入质量浓度为1074 kg/m3的烧碱溶液，于75℃左右进行皂化反应，生成稀的硬脂酸钠溶液。将金属镉溶解于硫酸和硝酸中，制得硫酸镉溶液，将硫酸镉溶液加入到硬脂酸钠溶液中，于55℃左右进行复分解反应，产物硬脂酸镉以沉淀析出。经过滤、水洗，于70℃～75℃干燥，即得成品。

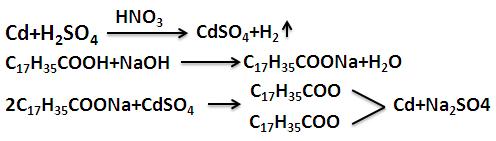

图1为制备硬脂酸镉的反应式见表-1。

表1为硬脂酸镉的产品标准其是PVC的热稳定剂兼润滑剂，属主金属皂热稳定剂的优秀品种，初期着色性小，光稳定性、透明性俱佳，赋予制品以良好的热稳定性、耐候性、润滑性和透明性，可单独使用，但吸收氯化氢后生成的镉氯化物有促进脱氯化氢反应的作用。常与钡皂、有机锡化合物、环氧化合物或亚磷酸酯并用，有显著的协同效应。常与钡皂、钡-锌皂或钡-铅皂并用于薄膜、薄片、人造革等软质品。加工操作性不太好，加工温度低时，塑化不完全，温度过高时易焦化。在硬质制品中与铅类稳定剂配合可改善加工性。有受硫化物污染的缺点。用量大时易离析结垢。有毒性，不宜用于与食物接触的制品。
有关硬脂酸镉的概述、理化性质、制备方法、产品标准、用途是由Chemicalbook的丁红编辑整理。（2016-04-25）白色细微粉末。 不溶于水，而溶于热的乙醇中。用作聚氯乙烯等塑料的耐光透明稳定剂、高级橡胶制品和薄膜的光滑剂和透明软化剂稳定剂；润滑剂；橡胶制品光滑剂和透明软化剂用作聚氯乙烯等塑料的耐热、耐光透明稳定剂、高级橡胶制品和薄膜的光滑剂、透明软化剂用作塑料稳定剂、塑料薄膜的光滑剂，也用于橡胶制品的制造
