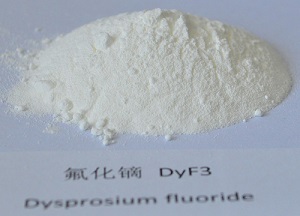

氟化镝是一种无色六方或斜方晶体，不溶于水和稀酸，与浓硫酸共热放出氟化氢。向氯化镝溶液中加入氢氟酸，析出晶体即得。

氟化镝主要用于制备含镝金属合金，其应用举例如下：
1）制备稀土镝合金，方法在氟化物熔盐体系中，加入氧化稀土和氧化镝的混合物为电解原料，进行电解生产。
2）制备一种带涂层的钕铁硼烧结磁体，所述的钕铁硼烧结磁体上，与氟化镝或氟化铽涂层相接触的磁体内部形成有含镝或铽的过渡层。
3）制备一种镝金属合金，按重量百分比计，其成分为10%~50%镝及50%~90%钕或50%~90%钕和0%~30%镨。

制备原理如下：

生成的FeF3和H 2SiF6均溶于酸性溶液中，而KSP(AlF 3)=2 .015 ×10 -5，生成的AlF 3在溶液中的溶解度小，且不溶于酸性溶液中，其大部分将共沉淀于DyF3 中。溶液中的铝将共沉淀于DyF3 中。因此，为减少铝进入氟化稀土中，必须在氟化前将铝尽量除掉，而为了减少后续的洗涤工作量，亦必须尽量除去溶液中的铁硅杂质。常规的氟化氢沉淀法，对稀土分离厂而言，虽可降低成本，但由于氟化沉淀后的洗涤澄清困难，因而对除去非稀土杂质不利。为稳定地生产出高品质的氟化镝，该工艺首先对氯化镝溶液中的非稀土杂质进行处理，然后用复合氟化剂在氯化镝溶液中制备粗粒度的氟化镝沉淀，氟化镝沉淀经洗涤、过滤、烘干后再进行真空脱水而制得高品质的氟化镝产品。其工艺流程如图。

用于制取金属镝及磁致伸缩材料。稀土氟化物是金属热还原法制取单一稀土金属的重要原料，其质量的优劣直接影响稀土金属的质量，是制约中重稀土金属生产及中重稀土金属产品性能指标的关键材料。
