钽酸锂属于三方晶系，Curie温度为665℃，熔点为1650℃。在Curie温度以下为铁电相，空间群为R3c(C63v)，在Curie温度以上为顺电相，空间群为R3c(D63d)。钽酸锂晶体具有优良的压电、热电和电光性能，可制作声表面波器件、热电探测器和电光调制器等。

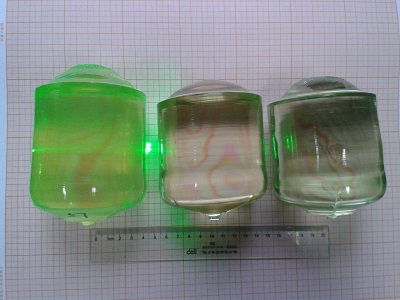

钽酸锂(LiTaO3，简称LT)与铌酸锂(LiNbO3, 简称LN)晶体，是集压电、铁电、热释电、声光及电光等性能于一体的多功能晶体材料，在声表面波(SAW)器件、光通讯、激光及光电子等领域中有着广泛的应用。钽酸锂（LiTaO3）晶体是一种优良的多功能材料，具有很高的应用价值。LiTaO3晶体以它的化学性能稳定高（不溶与水），居里点高于600℃，不易出现退极化现象，介电损耗低，探测率优值高的优良特性，成为热释电红外探测器应用材料的最佳选择。经过抛光的LT晶片广泛用于谐振器、滤波器、换能器等电子通讯器件的制造，尤其以它良好的机电耦合、温度系数等综合性能而被用于制造高频声表面波器件，并应用在手机、对讲机、卫星通讯、航空航天等许多高端通讯领域。

基本性质
晶体结构 三方晶系
晶格常数 a=5.154Å, c=13.783Å
密度 7.45g/cm3
熔点 1650℃
居里温度 605℃
硬度 5.5-6 （莫氏硬度）
介电常数 ε11/ε0=39-43; ε33/ε0=42-43
电阻系数 1015W/m/℃
热膨胀系数 a1=a2=1.61×10-6/℃, a3=4.1×10-6/℃ at 25℃
颜色 无色或浅黄绿色
透过范围 400~5000nm
折射率 No=2.176 ne=2.180 @ 633mn
