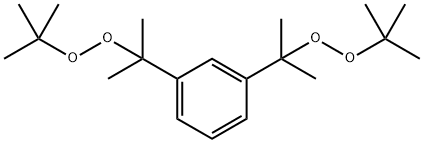

1，4-双叔丁基过氧异丙基苯是一种高档的交联剂，主要由1，3-和1，4-异构体的混合物组成。本品为白色粉末，分子量338.49，理论活性氧9.45％，活化能36.1kcal/mol，半衰期120℃下10小时。

一种1，4-双叔丁基过氧异丙基苯的生产方法，包括如下步骤：将反应物A：1kg低浓度的叔丁基过氧化氢加入到反应釜中，再分别加入2g碳酸钠和150g硫酸钠对反应物A进行搅拌以提纯，约15min后静置、分层、排掉底部水相，提纯后的反应物A浓度在68％之间，随后加入反应物B：0.5kg的二异丙苯醇，再分别加入90g强氧化性催化剂C、500g浓度为65％的硫酸进行反应，反应时长约为1.0h，常压，温度控制50℃之间，反应结束后加入500g脱离子水，水温在25℃之间，搅拌约15min，经过静置，分层后排掉反应釜下部水相，上部油相即为粗二(叔丁基过氧化异丙基)苯产品，含量约为80％；将粗品用20％氢氧化钠溶液，60℃热水加以洗涤后，得到精制产品，含量达到92％以上。

本品可作为氯化聚乙烯、三元乙丙橡胶、乙烯一醋酸乙烯共聚物、硅橡胶、丁腈橡胶、氟橡胶等塑料和橡胶的交联剂。在同等交联效果的情况下，添加量约为DCP的2/3，操作过程及制成品中刺激性臭味小。本品可作为硅橡胶、乙烯—醋酸乙烯共聚物（如EVA发泡）、氯化聚乙烯橡胶（CPE）、三元乙丙橡胶（EPDM）、氯磺化聚乙烯、四丙氟橡胶（TP-2）、饱和氢化丁腈（HNBR）等橡胶和塑料的交联 剂。在同等交联效果的情况下，添加量约为其他有机交联剂的2/3。操作过程中及制成的制品中无刺激性臭味。特别适用于 硅橡胶模压硫化 室内的软线绝缘交联及EVA发泡制品，如空调用橡套线缆、EVA发泡玩具等。 用法：可在混炼时加入胶料使用，在要求交联效果情况下，添加量为3份就可以完全交联高分子 聚合物。
