含氟高分子光纤材料性能在很大程度上取决于单体的结构，全氟丙烯酸酯类单体生产成本过高；并有很大聚合难度,有商业价值的主要是丙烯酸部分2位氟代和酯基上的全氟代聚合物。因此，2-氟丙烯酸甲酯是生产含氟高分子光纤材料的关键单体，而2-氟丙酸酯是合成2-氟丙烯酸甲酯的关键中间体。

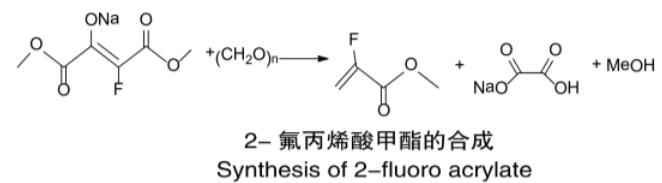

如图所示，向1000 ml三口瓶中加人上步反应浓干产物200.1 g ( 1 mol，理论产量)，正戊烷300 ml，多聚甲醛31.5 g ( 1.05 mol )，对苯二酚1.0 g(克莱森钠盐质量的0.5% )，控温25~30℃反应10 h后停止反应。向反应液中加入300 ml水破坏，搅拌0.5 h后分液，有机相水洗至中性后,先常压蒸馏( 30~36℃)除去正戊烷后，再减压蒸馏（ 30-40℃，P=-O.6MPa~—O.7MPa )，得到无色液体2-氟丙烯酸甲酯47.5g，收率:42.4% ( GC主含量=97.5577% )。
