一氧化锰又称氧化亚锰，是锰化合物中重要的一种，主要用作生产铁氧化体的原 料、涂料和清漆的干燥剂、戊醇制造的催化剂、饮料辅助剂、微量元素肥料、冶炼、焊接、织物 还原印染、玻璃陶瓷着色和褪色、油脂漂白及电池制造业等。将电解金属锰片进行破碎，破碎至粒度为15μm，得到锰粒；将得到的锰粒置于匣钵内， 然后就匣钵推入气氛炉中；向所述气氛炉中通入二氧化碳气体，将气氛炉中空气赶出，然后 将气氛炉升温，升温速度为5℃/min。在气氛炉温度达到700℃～750℃时，进入恒温焙烧阶 段，恒温焙烧2小时。恒温焙烧结束后，通入氢气，在炉内对物料进行自然冷却，冷却时间为5 小时。当炉内物料温度降低到80℃以下时，将匣钵从炉膛内取出，然后将匣钵内的物料进行 研磨，研磨结束后即可得到高纯一氧化锰。经检测，该一氧化锰的纯度为99.92%，一氧化锰 的纯度高，一氧化锰的化学成份和物理性能也均可满足锂离子电池材料锰酸锂化学成份和 物理性能的要求。吸入氧化锰粉尘，可引起入的锰尘肺。其他参见金属锰。

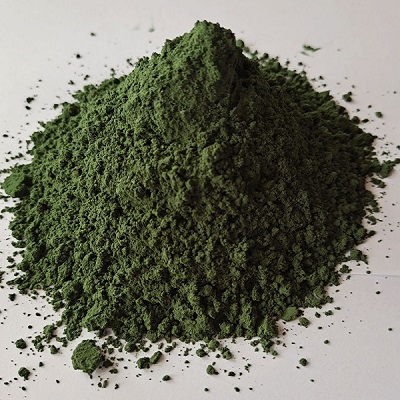

最高容许浓度：在无定形二氧化硅的凝聚气溶胶中含有氧化锰1 mg／m³。一氧化锰外观为草绿或灰绿色立方晶系粉末或八面体结晶。相对密度5.43~5.46。溶点1650℃。3400℃时解离升华。不溶于水，溶于酸和氯化铵。在热浓氯化铵溶液中，形成氯化锰及氨。在空气中加热易转变为其他高价氧化锰，如四氧化三锰、二氧化锰、三氧化锰等，较难还原，1200℃时不为氢气还原，1100~1200℃时可被碳还原。在赤热的水蒸气中生成氢气及二氧化锰。与硫共热，生成二氧化硫及硫氧化物。在惰性气体中熔融不分解。

一氧化锰主要用作生产铁氧体的原料、涂料和清漆的干燥剂、戊醇制造的催化剂、饲料辅助剂、微量元素肥料等。也用于医药、冶炼、焊接、织物还原印染、玻璃着色、油脂漂白、陶瓷窑业及干电池的制造等。用作饲料添加剂、微量元素肥料、铁氧体原料、涂料和清漆干燥剂等用作生产铁氧体的原料、涂料和清漆的干燥剂、戊醇制造的催化剂、饲料辅助剂、微量元素肥料等。也用于医药、冶炼、焊接、织物还原印染、玻璃着色、油脂漂白、陶瓷窑业及干电池的制造等。还原法将软锰矿与煤粉按质量比值1：0.2进行混合，在800℃下进行还原焙烧4h，生成一氧化锰。反应产物在隔绝空气条件下进行冷却，然后过筛，制得一氧化锰成品。其
MnO2+C→MnO+CO
MnO2+CO→MnO+CO2有毒物质中毒皮下-小鼠 LD50: 1000 毫克/公斤不燃, 火场排出含锰辛辣刺激烟雾库房低温, 通风, 干燥水, 二氧化碳, 干粉, 砂土TWA 5 毫克(锰)/立方米
