每100毫升水中的溶解克数:

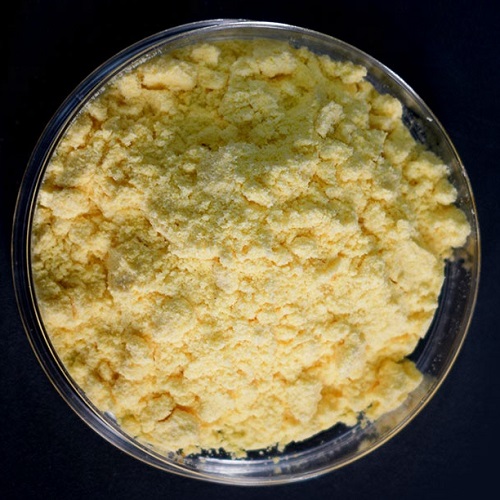

2.775×10-4/20℃钡铬黄有两种，一种是铬酸钡[CaCrO4]，另一种是铬酸钡钾，是铬酸钡与铬酸钾的复合盐，化学式为BaK2(CrO4)2或BaCrO4·K2CrO4。铬酸钡是一种奶黄色的粉末，溶于盐酸和硝酸，着色力极低。铬酸钡的国际标准代号为ISO-2068-1972，要求氧化钡含量不低于56%，三氧化铬含量不低于36.5%。

铬酸钡钾是柠檬黄色粉末，由于含有铬酸钾成分，有一定的水溶性，相对密度为3.65，折射率1.9，吸油量11.6%，视比容为300g/L。铬酸钡不能用作着色颜料，因含有铬酸根，所以用于防锈漆中有类似于锌铬黄的作用。铬酸钡钾也不能作着色颜料，只能作为防锈颜料，可替代部分锌黄。从发展趋势看，它仅是涂料行业可供选用的铬酸盐防锈颜料的品种之一。用作测定硫酸盐、硒酸盐的试剂用于生产安全火柴、陶器、玻璃颜料等测定硫酸盐或硒酸盐。黄色颜料，陶瓷、玻璃着色。铬酸钡可用氯化钡与沉淀反应而成，反应方程式如下：
BaCl2+Na2CrO4→BaCrO4↓+2NaCl
操作方法：生产铬酸钡的设备基本 同锌铬黄。生产铬酸钡的配方为氯化钡[BaCl2·2H2O]:重铬酸钠[Na2Cr2O7·2H2O]：氢氧化钠[NaOH]=244:149:40，在原料及所用水中应避免含有硫酸盐，以免生成不溶性的硫酸钡混入成品中降低成品中铬酸钡的含量。氢氧化钠先与重铬酸钠反应生成铬酸钠，氢氧化钠的加入量应恰好中和重铬酸钠的酸度，应防止多加碱。铬酸钠可稀释至相对密度为1.11的溶液，并检验是否有硫酸根存在，如有硫酸极，可预先加入少剂量的氯化钡，使生成硫酸钡沉淀，经澄清或过滤除去。氯化钡溶液加入到铬酸钠溶液中，不断搅拌，生成铬酸钡沉淀，一直到沉淀的滤液呈清水色，加入氯化钡溶液不产生沉淀为止。所得颜料浆可用压滤机过滤，并用水洗涤至洗水中仅含极微量的氯根为止。
生产铬酸钡钾是用干法，以碳酸钡粉末同重铬酸钾粉末混匀后在转炉中煅烧，反应方程式如下：
BaCO3+K2Cr2O7→BaCrO4·K2CrO4+CO2↑
操作方法：重铬酸钾与碳酸钡的比是1.2:1.72，预先需要球磨粉碎，再进行混合，进行砖窑煅烧，开始煅烧温度350℃,煅烧阶段达650～700℃，煅烧后半成品通过降温后，经过粉碎、包装而成。有毒物品高毒与还原剂反应激烈受热分解有毒钡氧化物和铬氧化物通风低温干燥; 与库房食品原料, 还原剂分开存放干粉,泡沫,二氧化碳, 雾状水TWA 0.5 毫克 (钡)/立方米; TWA 0.05 毫克 (铬)/立方米
