化工企业管道识别色及流向标识制作标准

化工企业管道识别色及流向标识制作标准

1.总则：

为规范公司工业管道识别色及流向标识的管理，避免因标识混乱造成的意外事故，参照以下标准制定：

• 《工业管道的基本识别色、识别符号和安全标识》(GB 7231-2003)
• 《石油工厂设备管道钢结构表面色和标志规定》(SH3043-2014)
• 《漆膜颜色标准》(GB/T 3181-2008)

2.管理要求：

2.1 责任划分

• 各区域负责所属工业管道识别色的涂刷及日常管理
• 新建装置管道识别色由工程项目组负责

2.2 执行要求

必须严格执行本标准，不得擅自变更

2.3 特殊管道处理

• 室外地沟内管道：不涂色（需防腐），在窨井内和接头处做标识
• 不锈钢/有色金属管/玻璃管/塑料管/保温外皮：不涂色，需做标识

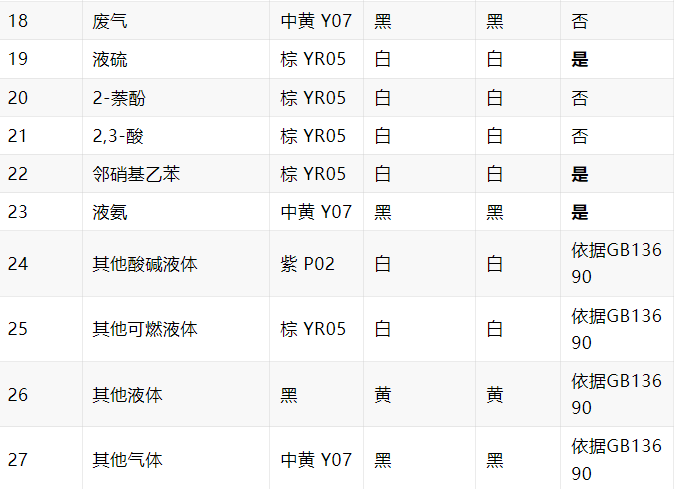

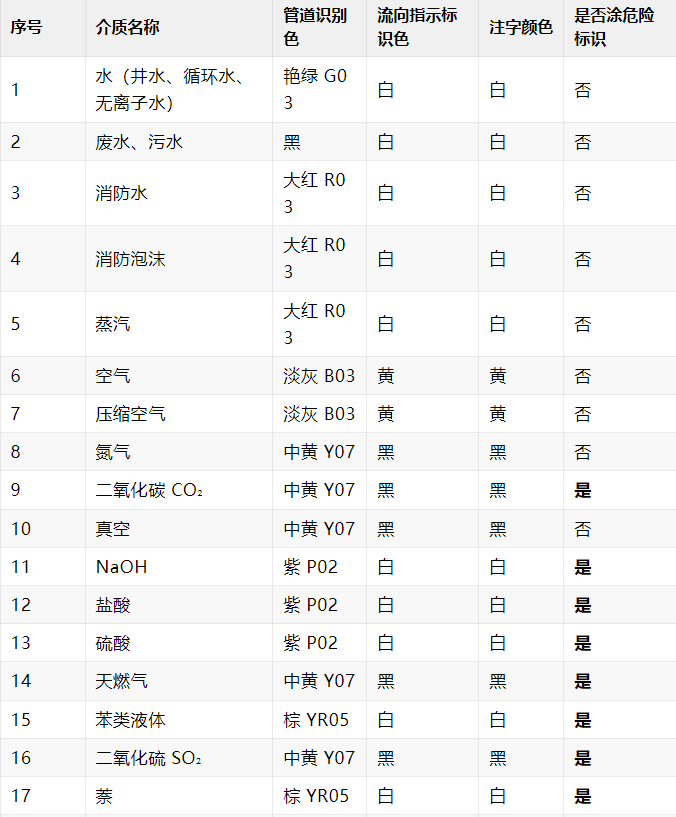

3. 管道识别色规定：

4.危险标识：

4.1 适用范围

管道内介质属于GB13690所列危险化学品时，必须设置危险标识

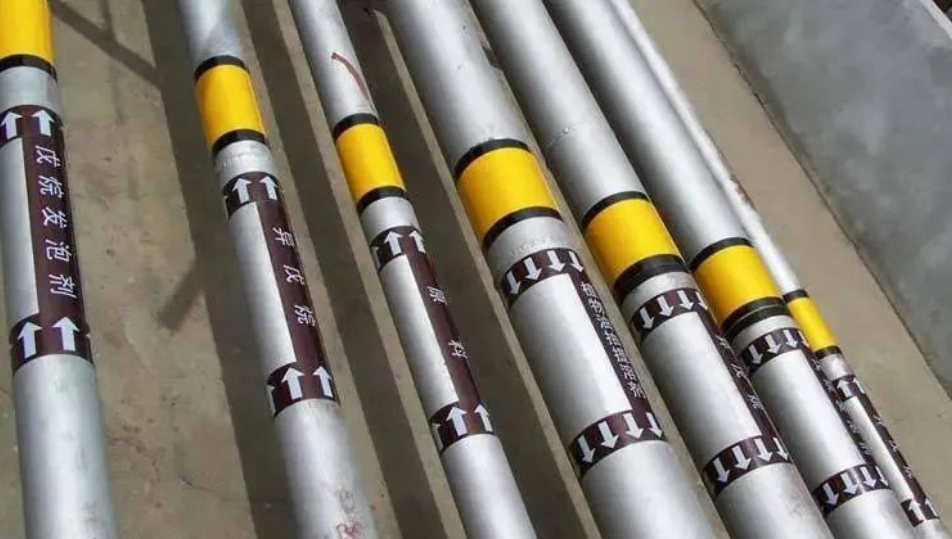

4.2 标识方法

在管道上涂刷：150mm宽黄色色带、黄色两侧各25mm宽黑色色带

5.管道标识制作标准:

5.1 标识方法选择

• 采用色环/标牌时，需在起点、终点、交叉点、转弯处、阀门和穿墙孔两侧标识
• 标识间距：装置内管道：≤20m、系统管廊管道：≤50m、最小间距：>10m

5.2 标识示意图规范

5.2.1 全长标识

• 注字/箭头颜色：按上表执行
• 间距要求：危险标识→注字→箭头（间距200mm）

5.2.2 色环标识

• 色环宽度：200mm
• 颜色：与管道识别色一致
• 顺序：危险标识→色环→注字→箭头（间距200mm）

5.2.3 系挂标牌

• 标牌尺寸：400×200mm（圆角处理）
• 间距要求：牌边与标识：25mm、危险标识与标牌：200mm、注字与箭头：50mm

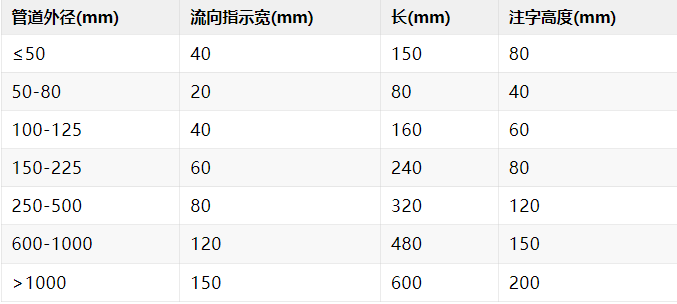

5.3 标识尺寸标准：

特殊要求：外径≤50mm管道必须采用系挂标牌标识
