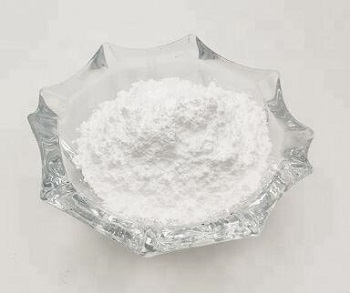

氟化镱是一种无色透明立方结晶或白色粉末。溶于盐酸、硝酸、氢氟酸和氯化铵溶液，微溶于水。

氟化镱由于发光，可用作光学材料，主要是光纤掺杂、激光晶体、单晶原料、激光放大器等，以及氟化玻璃的制备和研究。

步骤1、合成氟化镱

1）在聚四氟反应釜中加入浓度为65％的高纯氢氟酸，加入去离子水搅拌均匀，配备成浓度为35％的高纯氢氟酸；高纯氢氟酸是指金属元素杂质Fe、Cu、Ni、Cr、Co、Mn、Ti、V、Pb含量均小于0.3ppm的氢氟酸；

2）将碳酸镱滤饼加水搅拌成含固量为35％糊状物，升温至45℃，向步骤4.1)得到的高纯氢氟酸中先加入少许碳酸镱糊状物后，停止加入碳酸镱糊状物，待形成大颗粒氟化镱精种后，再缓慢加入碳酸镱糊状物，合成反应终点PH值为1～2，得氟化镱沉淀物；实际中，也可将高纯氢氟酸缓慢加入碳酸镱糊状物中，但这种加入顺序不利于二氧化碳的冕出，会使得步骤5赶净二氧化碳的时间延长，影响制备效率；碳酸镱糊状物与高纯氢氟酸的体积比为2：8；

步骤2、赶净二氧化碳：

将步骤1.2合成好的氟化镱沉淀物，加入去离子水，搅拌成含固量为40％的糊状物，升温至105℃，保温2.5小时，赶净二氧化碳(若赶不净，则会影响最终氟化镱成品的纯度)；在保温期间，测试反应物的PH值，若PH值不为1～1.5，则补充浓度为35％的高纯氢氟酸酸进行调整，使pH值保持在1～1.5；

步骤3、焙烧氟化镱：

3.1将经步骤5赶净二氧化碳后的氟化镱送入板框压滤机压滤，洗涤至氟化镱中氯离子和硫酸根离子均小于20ppm后，压干成氟化镱滤饼并取出；

3.2将取出的氟化镱滤饼装入陶瓷坩埚，梯度升温焙烧，得最终氟化镱产品；所述梯度升温焙烧具体为：

第一阶段：升温至温度115℃，焙烧3小时，使氟化镱表面水脱离掉；

第二阶段：升温至480℃，焙烧2小时，使氟化镱的结晶水除去；

第三阶段：升温至660℃，焙烧2小时，使氟化镱的结构水除去；

第四阶段：升温至785℃，焙烧3小时后，降低温度至室温，即得焙烧好的最终氟化镱产品。
