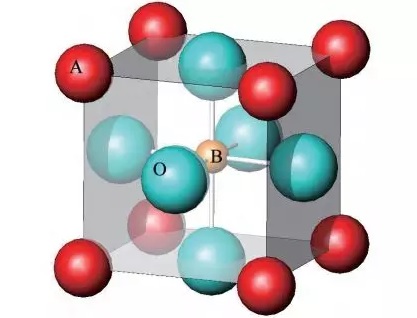

钛酸钡(BaTiO3)是一种典型钙钛矿型结构晶体，具有高介电常数、低介电损耗、较大的电阻率，高耐压强度和优异的绝缘性能等特性，广泛应用于多层陶瓷电容器（MLCC）、热敏电阻器（PTCR）、电光器件和动态随机存储器（FRAM）等方面，是电子功能陶瓷器件的基础原料，因此被广大学者和生产厂家称为电子陶瓷产业的支柱。
钛酸钡是一致性熔融化合物，其熔点为1618℃。具有五种结晶变型：六方晶型、立方晶型、四方晶型、正方晶型、三方晶型；室温下以正方晶型稳定。

钛酸钡是最早被发现的具有钙钛矿结构的压电陶瓷，其在高电压极化处理以后，能获得优异的压电性，并且在极化电压取消后，优异的压电效应依然存在。BaTiO3属于多晶陶瓷，于高温烧结成型，适合大规模制备，室温下拥有优异的介电、压电性质。目前已获得广泛应用，BaTiO3陶瓷的缺点是其居里点TC偏低（仅为120℃）、烧结温度高达1300℃。参见碳酸钡。状态：白色粉末
尺寸：100-300nm
纯度：99wt%
主要成分：BaTiO3主要用于介质陶瓷、敏感陶瓷的制造，被广泛用于自动温控发热原件、多层陶瓷电容器、PTC热敏电阻器件、电光器件、汽车动力电池等领域，特别是在军事军工、航空航天领域及电动车动力电池方面，发展前景极为广阔。储存条件：干燥避光密封保存，最长保存期限一年。白色粉末。 溶于浓硫酸、盐酸及氢氟酸，不溶于热的稀硝酸、水和碱。主要用于电子陶瓷、PTC热敏电阻、电容器等多种电子元器件的配制广泛用在电子工业中，可用于制造非线性元件、介质放大器、电子计算机的记忆元件，也用于制造体积很小、电容很大的微型电容器。还可用作制造超声波发生器等部件的材料。主要用于电子工业中作为制造非线性元件、介质放大器、电子计算机的记忆元件、微型电容器和超声波发生器等部件的材料。将精制四氯化钛溶液和精制氯化钡溶液混合后，在70～100℃下，加入精制草酸(配比TiCl4：BaCl2：H2C2O4?2H2O为1：1：2)进行反应、生成草酸氧钛钡沉淀，经过滤、洗涤、干燥，在700～1000℃进行煅烧，再经筛分，制得高纯钛酸钡。其
TiCl4+BaC12+2H2C2O4+5H2O→BaTiO(C2O4)2?4H2O↓+6HCl
BaTiO(C2O4)2?4H2O[△]→BaTiO3+4H2O+2CO2↑+2CO↑草酸沉淀法 将精制四氯化钛溶液和精制氯化钡溶液混合后，在70～100℃下，加入精制草酸(配比TiCl4：BaC12：H2C2O4·2H2O为1：1：2)进行反应，生成草酸氧钛钡沉淀，经过滤、洗涤、干燥，在700～1000℃进行煅烧，再经筛分，得到钛酸钡成品。其
BaCl2+TiCl4+2H2C2O4+5H2O→BaTIO(C2O4)2·4H2O↓+6HCl
BaTiO(C2O4)2·4H2O→BaTiO3+4H2O+2CO2↑+2CO↑
固相法 将碳酸钡与二氧化钛混合(1：1)研磨后，挤压成型，于1200℃进行煅烧，煅烧物再经粉碎、湿磨、压滤、干燥、研磨，制得粉体钛酸钡成品。
BaCO3+TiO2→BaTiO3+CO2↑有毒物品中毒口服-大鼠 LD50: >12000 毫克/公斤; 腹腔-小鼠 LD50: 420 毫克/公斤受热分解有毒钡氧化物和钛氧化物烟雾通风低温干燥干粉,泡沫,沙土,二氧化碳, 雾状水
